Kas lemia, kad gnybtų blokai yra saugesnių ir efektyvesnių elektros jungčių raktas?

Gnybtų blokaitarnauja kaip pagrindiniai prijungimo įrenginiai, naudojami elektros laidams apsaugoti, organizuoti ir paskirstyti gyvenamosiose, komercinėse ir pramoninėse patalpose. Jų pagrindinis tikslas yra užtikrinti, kad elektros grandinės išliktų stabilios, saugios ir lengvai prižiūrimos. Elektros sistemoms sudėtingėjant, patikimų jungčių komponentų poreikis tampa dar svarbesnis.

Gnybtų blokai skirti supaprastinti laidus, sumažinti diegimo klaidas ir išlaikyti sistemos vientisumą. Nepriklausomai nuo to, ar jie naudojami mašinose, elektros paskirstyme, automatikos valdikliuose ar pramoninėse plokštėse, jie užtikrina saugų sujungimo tašką, kur galima įkišti ir suspausti laidus. Jų konstrukciją sudaro izoliacinis korpusas, laidžios metalinės dalys ir suspaudimo mechanizmai. Šios savybės apsaugo elektros grandines nuo atsipalaidavimo, vibracijos, perkrovų ir aplinkos poveikio.

Pagrindiniai produkto parametrai (sąrašo formatas)

Norint profesionaliai suprasti gnybtų blokus, reikia aiškiai suprasti jų specifikacijas. Žemiau pateikiami tipiniai parametrai, naudojami produkto kokybei ir veikimui įvertinti:

• Nominali įtampa:250–1000 V, priklausomai nuo modelio

• Nominali srovė:5A–500A

• Laido dydžio suderinamumas:AWG 26–AWG 2

• Izoliacinės medžiagos:Poliamidas 66 (PA66) / Polikarbonatas / Fenolio derva

• Atsparumas temperatūrai:-40°C iki +125°C

• Montavimo tipas:DIN bėgelio arba skydo laikiklis

• Kontaktinė medžiaga:Vario lydinys su alavu arba nikeliu

• Tvirtinimo būdas:Varžto tipas, spyruoklinis spaustukas, įstumiamas, barjerinis tipas

• Atsparumas liepsnai:UL94 V-0

• Sukimo momento reikalavimas:0,4–2,5 Nm, priklausomai nuo tipo

• Standartų laikymasis:UL, CSA, IEC, CE

Šių parametrų supratimas padeda nustatyti, kaip gnybtų blokas veikia esant skirtingoms elektros apkrovoms, aplinkos iššūkiams ir montavimo sąlygoms. Aukštos kokybės izoliacinės medžiagos ir patvarios suspaudimo konstrukcijos yra būtinos norint užtikrinti ilgą tarnavimo laiką ir padidinti saugumą.

Kodėl gnybtų blokai išsiskiria elektros inžinerijos programose?

Gnybtų blokų svarba apima ne tik paprastas laidų jungtis. Jie tapo būtini siekiant padidinti saugą, patogumą ir sumažinti prastovos laiką atliekant techninę priežiūrą arba atnaujinant sistemą. Betkodėlar pramonės šakos labai priklauso nuo gnybtų blokų?

Patobulinta elektros paskirstymo sauga

Gnybtų blokai apsaugo nuo atsitiktinio trumpojo jungimo, laidų slydimo ir lanko susidarymo. Jų izoliuotas korpusas sumažina elektros smūgio ir gaisro pavojų, todėl jie yra būtini aukštos įtampos aplinkoje.

Patobulinta laidų organizacija

Valdymo skydams naudinga tvarkinga ir struktūrizuota instaliacija, kuri yra labai svarbi trikčių šalinimui ir mastelio keitimui. Gnybtų blokai palengvina kelių lygių laidus, ženklinimą ir grupavimą.

Sutrumpintas priežiūros laikas

Kadangi jie leidžia lengvai atjungti ir vėl prijungti laidus, specialistai gali greičiau ir efektyviau atlikti remonto darbus ar atnaujinti įrangą.

Universalios programos įvairiose pramonės šakose

Gnybtų blokai plačiai naudojami:

• Pramoninė automatika

• Energijos paskirstymo skydai

• Geležinkelio transporto sistemos

• Atsinaujinančios energijos sistemos

• ŠVOK valdymo sistemos

• Mašinos ir robotika

• Pastato elektros instaliacijos sistemas

Jų universalumas kyla dėl įvairių turimų suspaudimo technologijų. Sraigtiniai blokai pasižymi tvirtu mechaniniu tvirtumu, o spyruokliniai arba įstumiami blokai – greitus ir be įrankių sujungimo sprendimus.

Kodėl svarbi jų medžiagų kokybė

Aukštos kokybės vario lydinys užtikrina mažesnę kontaktinę varžą, neleidžiant perkaisti esant didelei srovei. Ugniai atspari PA66 izoliacija apsaugo grandines, veikiamas karščio, cheminių medžiagų ar vibracijos.

Kodėl terminalų blokai skatina prijungtų sistemų patikimumą

Elektros inžinerijoje vienas laisvas laidas gali sukelti sistemos išjungimą arba rimtą elektros gedimą. Gnybtų blokai apsaugo nuo šios rizikos dėl stabilaus mechaninio suspaudimo ir korozijai atsparių kontaktinių paviršių.

Kaip veikia terminalų blokai ir kaip jie naudojami praktikoje?

Gnybtų blokai veikia sukurdami saugią, laidžią sąsają tarp dviejų ar daugiau elektros laidų. Jų konstrukcija leidžia įkišti laidus į metalinį laidininką ir tvirtai pritvirtinti mechaniniu slėgiu.

Kaip veikia terminalų blokai

1. Vielos paruošimas:Nuimkite izoliaciją nuo laido galo.

2. Įterpimas:Įkiškite laidą į suspaudimo bloką.

3. Suspaudimas:Varžtas arba spyruoklė prispaudžia laido laidininką.

4. Dabartinis srautas:Elektros srovė keliauja metaliniu laidininku bloko viduje.

5. Platinimas:Papildomos grandinės jungiamos per sujungimo priedus arba kelis gnybtus.

Kaip jie pagerina elektros efektyvumą

Siūlydami mažą kontaktinę varžą ir stabilius laidumo kelius, gnybtų blokai sumažina energijos nuostolius ir šildymą. Jie taip pat leidžia vienodai paskirstyti galią keliems išėjimams, o tai būtina valdymo sistemose.

Kaip inžinieriai pasirenka tinkamą gnybtų bloko tipą

Pasirinkimas priklauso nuo:

• Elektrinė apkrova

• Diegimo aplinka

• Laidų dažnis

• Skydo vietos prieinamumas

• Saugos standartai

• Montavimo stilius

Pavyzdžiui, spyruokliniai blokai rekomenduojami aplinkoje, kurioje yra stipri vibracija, pavyzdžiui, traukiniuose ir pramoninėse mašinose. Sraigtiniai blokai tinka stabiliai aplinkai, kuriai reikalingas didesnis sukimo momentas.

Kaip terminalų blokai prisideda prie sistemos išplėtimo

Elektrines plokštes dažnai reikia modifikuoti, atsižvelgiant į sistemos mastelį. Gnybtų blokai leidžia pridėti naujų grandinių neperjungiant viso skydo, taip užtikrinant ilgalaikį išplėtimą.

Kaip ateities tendencijos formuoja terminalų blokų plėtrą

Ateities elektros sistemoms reikalingas kompaktiškas dizainas, didesnis našumas ir lengvesnis montavimas. Tendencijos apima:

• Stumdomos jungties technologija be įrankių

• Didesnis atsparumas temperatūrai

• Padidintos srovės perdavimo galimybės

• Išmanieji gnybtų blokai su signalo aptikimu

• Modulinės, kelių lygių blokų sistemos

• Ekologiškesnės izoliacinės medžiagos

• Patobulinti vibracijai atsparūs mechanizmai

Plečiantis automatizacijai, atsinaujinančiai energijai ir skaitmeninėms sistemoms visame pasaulyje, gnybtų blokų technologijos toliau tobulėja, kad būtų palaikoma greitesnė, saugesnė ir lankstesnė laidų instaliacija.

Kokie yra dažniausiai užduodami klausimai apie terminalų blokus? (Klausimų ir atsakymų skyrius)

1 klausimas: kokių tipų gnybtų blokai yra dažniausiai naudojami?

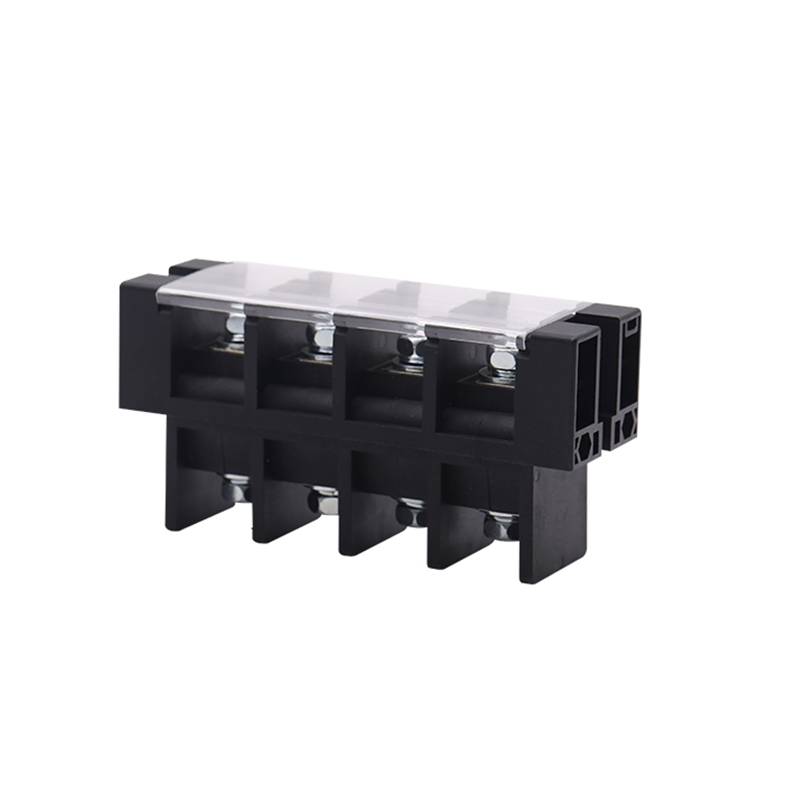

A:Pagrindiniai tipai yra sraigtiniai gnybtų blokai, spyruokliniai gnybtų blokai, įstumiami gnybtų blokai, barjeriniai gnybtų blokai ir įvadiniai gnybtų blokai. Sraigtų tipai užtikrina stiprų mechaninį stiprumą, spyruokliniai gnybtai užtikrina greitą vibracijai atsparų laidų sujungimą, įstūmimo tipai palaiko montavimą be įrankių, barjerų tipai izoliuoja laidus, kad būtų saugesni, o pervedimo tipai supaprastina laidų sujungimą. Pasirinkimas priklauso nuo elektros apkrovos, montavimo sąlygų ir priežiūros reikalavimų.

2 klausimas: kaip reikia pasirinkti tinkamą gnybtų bloko laido dydį?

A:Laido dydžio pasirinkimas turi atitikti gnybtų bloko vardinio laido matuoklio diapazoną ir srovės galingumą. Naudodami per mažo dydžio laidus rizikuojate perkaisti ir nukristi įtampa, o per dideli laidai gali būti nesaugiai prigludę, todėl gali prastai pritvirtinti ir galimas sistemos gedimas. Visada patikrinkite AWG suderinamumą, izoliacijos storį ir laidininko medžiagą pagal bloko specifikacijas.

3 klausimas: kas sukelia gnybtų bloko gedimą ir kaip to išvengti?

A:Dažniausios priežastys yra laisvos jungtys, korozija, perkrovos, vibracijos poveikis ir netinkamo tipo gnybtų naudojimas. Prevencija apima tinkamą sukimo momento taikymą, korozijai atsparių medžiagų parinkimą, teisingų srovių užtikrinimą, prireikus vibracijai atsparių blokų naudojimą ir reguliarų techninės priežiūros patikrinimą. Aukštos kokybės medžiagos ir tikslus montavimas žymiai prailgina gaminio tarnavimo laiką.

Kaip gnybtų blokai ir toliau formuos ateities elektros sistemas?

Gnybtų blokai išliks būtini pasaulinėje elektros inžinerijoje ir pramonės automatizacijoje dėl jų gebėjimo užtikrinti saugius, struktūrinius ir efektyvius laidus. Plečiantis elektros tinklams ir vis svarbesniam sistemos patikimumui, didelio našumo gnybtų paklausa ir toliau auga. Greito prijungimo technologijos, kompaktiško dizaino ir pažangių medžiagų naujovės suformuos naujos kartos elektrinius komponentus.

Aukštos kokybės gnybtų blokai, tokie kaip tiekiamisakau, palaiko saugumą, ilgaamžiškumą ir našumą visose laidų sistemose. Profesionaliems inžineriniams sprendimams ir patikimoms sujungimo sistemoms,susisiekite su mumisNorėdami gauti daugiau informacijos apie gaminį ir techninę pagalbą.
