Kodėl PCB gnybtų blokai yra būtini patikimoms elektros jungtims?

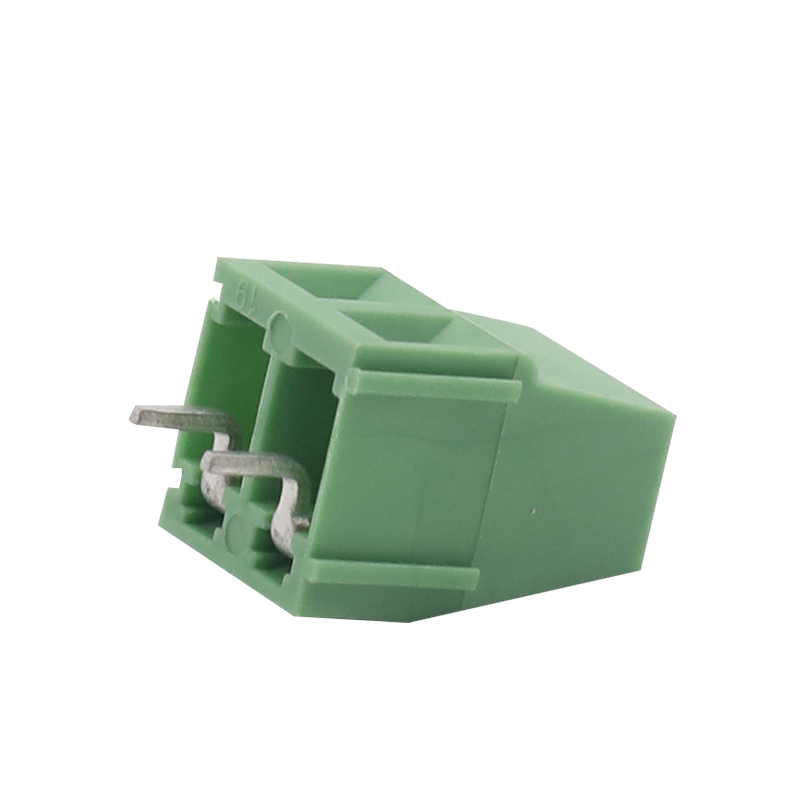

PCB gnybtų blokaiyra svarbūs šiuolaikinių elektroninių sistemų komponentai, užtikrinantys saugius ir organizuotus laidų ir plokščių ryšius pramonės automatizavimo, energijos paskirstymo, išmaniųjų įrenginių, atsinaujinančios energijos sistemų ir plataus vartojimo elektronikos srityse. Šiame išsamiame vadove nagrinėjamos jų funkcijos, struktūros, pranašumai, atrankos metodai, dažniausios problemos, diegimo praktika ir ateities tendencijos, siekiant padėti inžinieriams, gamintojams ir pirkėjams priimti pagrįstus sprendimus.
Turinys
- 1. PCB gnybtų blokų supratimas
- 2. Kaip veikia PCB gnybtų blokai
- 3. Pagrindiniai PCB gnybtų blokų tipai
- 4. Medžiagos ir konstrukcija
- 5. Pagrindiniai privalumai
- 6. Bendrosios programos
- 7. Kaip pasirinkti tinkamą PCB gnybtų bloką
- 8. Dažnos pirkėjų klaidos
- 9. Montavimo ir priežiūros patarimai
- 10. PCB gnybtų blokas ir kitos jungtys
- 11. Pramonės tendencijos ir naujovės
- 12. Dažnai užduodami klausimai
- 13. Išvada
1. PCB gnybtų blokų supratimas
PCB gnybtų blokas yra elektros jungtis, skirta pritvirtinti laidus tiesiai prie spausdintinės plokštės (PCB). Jis sukuria stabilų elektros ryšį tarp išorinių laidų ir elektroninių grandinių, tuo pačiu supaprastindamas surinkimą, priežiūrą ir trikčių šalinimą.
Skirtingai nuo nuolatinių lituotų laidų jungčių, PCB gnybtų blokai leidžia vartotojams greitai prijungti ir atjungti laidus nepažeidžiant plokštės. Dėl to jie itin vertingi sistemose, kurioms reikalinga dažna priežiūra arba komponentų keitimas.
Šios jungtys dažniausiai randamos:
- Pramonės valdymo sistemos
- Maitinimo šaltiniai
- Apsaugos sistemos
- ŠVOK įranga
- Telekomunikacijų įrenginiai
- Atsinaujinančios energijos įranga
- Automobilių elektronika
- Protingų namų produktai
Pagrindinė funkcija:PCB gnybtų blokai užtikrina saugias, organizuotas ir vibracijai atsparias laidų jungtis, tuo pačiu sumažinant montavimo laiką ir priežiūros sudėtingumą.
2. Kaip veikia PCB gnybtų blokai
PCB gnybtų blokai veikia suspaudžiant laidus į laidžius gnybtus, kurie montuojami tiesiai ant PCB. Elektros srovė teka iš išorinio laido per metalinį laidininką ir į spausdintinę plokštę.
Dauguma PCB gnybtų blokų naudoja vieną iš šių laidų tvirtinimo būdų:
| Prisijungimo būdas | Aprašymas | Privalumai |
|---|---|---|
| Sraigtinis spaustukas | Viela tvirtinama varžtais | Tvirtas ir patikimas ryšys |
| Spyruoklinis spaustukas | Spyruoklės slėgis palaiko vielą vietoje | Greitas montavimas ir atsparumas vibracijai |
| Įstumimas | Tiesioginis įvedimas | Greitas surinkimas |
| Barjeros tipas | Izoliuoti barjerai tarp gnybtų | Padidintas saugumas |
Prijungus gnybtų blokas užtikrina nuolatinį elektros laidumą ir apsaugo nuo atsitiktinio laido atsipalaidavimo.
3. Pagrindiniai PCB gnybtų blokų tipai
Skirtingoms programoms reikia skirtingų PCB gnybtų blokų konstrukcijų. Galimų tipų supratimas padeda inžinieriams pasirinkti tinkamą sprendimą.
Per skylę PCB gnybtų blokai
Jie montuojami per išgręžtas skyles PCB ir lituojami priešingoje pusėje. Jie pasižymi puikiu mechaniniu stiprumu ir dažniausiai naudojami didelės vibracijos aplinkoje.
Ant paviršiaus montuojami PCB gnybtų blokai
Paviršiaus montavimo konstrukcijos tvirtinamos tiesiai prie PCB paviršiaus, palaiko automatizuotą gamybą ir kompaktiškus išdėstymus.
Prijungiami PCB gnybtų blokai
Prijungiamos versijos leidžia atjungti jungtis neatjungiant atskirų laidų. Jie idealiai tinka modulinei įrangai ir greitai priežiūrai.
Stačiakampiai PCB gnybtų blokai
Stačiakampis dizainas taupo vertikalią erdvę ir padeda optimizuoti korpuso išdėstymą.
Didelės srovės PCB gnybtų blokai
Šie blokai, skirti didelėms elektros apkrovoms, turi didesnius laidininkus ir padidintą atsparumą karščiui.
Pramoninė automatika
Patikimas signalo perdavimas ir patvarus veikimas veikiant vibracijai.
Maitinimo įranga
Saugiai tvarko aukštesnės įtampos ir srovės reikalavimus.
Buitinė elektronika
Kompaktiškas dizainas palaiko mažesnius ir išmanesnius gaminius.
4. Medžiagos ir konstrukcija
PCB gnybtų bloko veikimas labai priklauso nuo jo medžiagų ir konstrukcijos konstrukcijos.
| Komponentas | Bendra medžiaga | Tikslas |
|---|---|---|
| Būstas | PA66 nailonas | Atsparumas liepsnai ir izoliacija |
| Dirigentas | Vario lydinys | Elektros laidumas |
| Dengimas | Alavas arba nikelis | Atsparumas korozijai |
| Varžtai | Plienas | Mechaninis tvirtinimas |
Aukštos kokybės medžiagos pagerina elektros efektyvumą, šiluminį stabilumą ir ilgaamžiškumą.
5. Pagrindiniai privalumai
PCB gnybtų blokai suteikia didelę naudą gamintojams, montuotojams ir techninės priežiūros komandoms.
- Lengvas laidų sujungimas:Supaprastina kabelių montavimą ir keitimą.
- Sutrumpintas prastovos laikas:Greitesnė priežiūra ir trikčių šalinimas.
- Saugus ryšys:Stiprus mechaninis vielos sulaikymas.
- Kompaktiškas dizainas:Efektyvus PCB erdvės panaudojimas.
- Mastelio keitimas:Galima rinktis iš kelių polių konfigūracijų.
- Sauga:Apsaugo nuo atsitiktinių trumpųjų jungimų.
- Kainų efektyvumas:Sumažina surinkimo darbo sąnaudas.
- Lankstumas:Palaiko įvairių dydžių ir įtampos laidus.
Daugelis inžinierių teikia pirmenybę PCB gnybtų blokams, nes jie supaprastina lauko priežiūrą ir užtikrina patikimą elektrinį veikimą ilgą veikimo laikotarpį.
6. Bendrosios programos
PCB gnybtų blokai naudojami beveik kiekvienoje šiuolaikinėje elektros pramonėje.
Pramonės valdymo sistemos
Gamyklos naudojasi jutiklių, relių, PLC ir automatikos sistemų gnybtų blokais, kur atsparumas vibracijai ir techninės priežiūros prieinamumas yra labai svarbūs.
Atsinaujinanti energija
Saulės inverteriai ir vėjo energijos sistemos naudoja PCB gnybtų blokus efektyviam energijos perdavimui ir stabiliems ryšiams kintančiomis aplinkos sąlygomis.
Medicinos įranga
Medicininei elektronikai reikia labai patikimų stebėjimo prietaisų ir diagnostikos sistemų jungčių.
Transportas
Geležinkelio sistemose, elektrinėse transporto priemonėse ir įkrovimo stotyse naudojami tvirti gnybtų blokai, skirti didelės srovės įrenginiams.
Išmanieji pastatai
Apšvietimo valdymo sistemos, apsaugos įrenginiai ir ŠVOK įranga priklauso nuo organizuotų PCB jungčių.
7. Kaip pasirinkti tinkamą PCB gnybtų bloką
Norint pasirinkti tinkamą PCB gnybtų bloką, reikia atidžiai apsvarstyti techninius ir aplinkosaugos reikalavimus.
| Atrankos faktorius | Kodėl tai svarbu |
|---|---|
| Dabartinis reitingas | Apsaugo nuo perkaitimo |
| Įtampos įvertinimas | Užtikrina saugų izoliacijos veikimą |
| Vielos dydis | Užtikrina tinkamą suderinamumą |
| Pikso dydis | Įtakoja PCB tarpus |
| Montavimo tipas | Palaiko išdėstymo reikalavimus |
| Darbinė temperatūra | Užtikrina ilgalaikį patvarumą |
| Aplinkos apsauga | Apsaugo nuo dulkių ir drėgmės |
Pirkėjai, rinkdamiesi produktus tarptautinėms rinkoms, taip pat turėtų patikrinti sertifikatus, tokius kaip UL, CE ir RoHS atitiktis.
8. Dažnos pirkėjų klaidos
Neteisingas gnybtų bloko pasirinkimas gali sukelti brangių gedimų, perkaitimo ar priežiūros problemų.
- Nepakankamų dabartinių reitingų pasirinkimas
- Aplinkos sąlygų nepaisymas
- Naudojant nesuderinamus vielos dydžius
- Renkantis žemos kokybės medžiagas
- Netinkamas PCB tarpų dizainas
- Vibracijos reikalavimų nepaisymas
- Su vaizdu į tarptautinius saugos sertifikatus
Kruopštus techninis įvertinimas padeda išvengti patikimumo problemų ir netikėtų prastovų.
9. Montavimo ir priežiūros patarimai
Tinkamas montavimas yra būtinas stabiliam veikimui ir elektros saugai užtikrinti.
Diegimo geriausia praktika
- Naudokite tinkamą atsuktuvo sukimo momentą.
- Venkite per daug priveržti varžtus.
- Nuimkite laidų izoliaciją tiksliai.
- Apsaugokite nuo palaidų vielos sruogų.
- Laikykitės srovės ir įtampos specifikacijų.
- Patikrinkite per skylutes modelių lydmetalio kokybę.
Priežiūros rekomendacijos
- Periodiškai tikrinkite jungtis.
- Patikrinkite, ar nėra perkaitimo požymių.
- Ieškokite korozijos ar spalvos pakitimo.
- Jei reikia, vėl priveržkite varžtus.
- Reguliariai valykite susikaupusias dulkes.
Reguliarus patikrinimas žymiai pailgina PCB gnybtų blokų tarnavimo laiką ir sumažina elektros gedimus.
10. PCB gnybtų blokas ir kitos jungtys
| Funkcija | PCB gnybtų blokas | Lituota viela | Suspaudimo jungtis |
|---|---|---|---|
| Priežiūra | Lengva | Sunku | Vidutinis |
| Diegimo greitis | Greitai | Lėtas | Greitai |
| Pakartotinis naudojimas | Puikiai | Vargšas | Geras |
| Patikimumas | Aukštas | Aukštas | Aukštas |
PCB gnybtų blokai užtikrina puikų balansą tarp patikimumo, tinkamumo naudoti ir montavimo efektyvumo.
11. Pramonės tendencijos ir naujovės
Elektronikai toliau tobulėjant, PCB gnybtų blokų technologija sparčiai tobulėja.
- Miniatiūriniai didelio tankio dizainai
- Įstumimo technologija be įrankių
- Padidintas atsparumas vibracijai
- Sumanus stebėjimo integravimas
- Didesnės srovės galios
- Patobulintos ugniai atsparios medžiagos
- Ekologiška gamyba
Gamintojai taip pat kuria sprendimus pramonei 4.0, elektra varomoms transporto priemonėms ir atsinaujinančios energijos sistemoms.
12. Dažnai užduodami klausimai
Kokia yra pagrindinė PCB gnybtų bloko paskirtis?
Pagrindinis jo tikslas – užtikrinti saugias ir nuimamas laidų jungtis prie spausdintinių plokščių.
Ar PCB gnybtų blokus galima naudoti pakartotinai?
Taip. Dauguma PCB gnybtų blokų yra skirti pakartotiniam laido įkišimui ir pašalinimui.
Kurios pramonės šakos dažniausiai naudoja PCB gnybtų blokus?
Pramonės automatikos, elektros energijos sistemų, atsinaujinančios energijos, telekomunikacijų, transporto ir plataus vartojimo elektronikos pramonė juos plačiai naudoja.
Kaip pasirinkti tinkamą dabartinį įvertinimą?
Norėdami užtikrinti saugų veikimą, pasirinkite gnybtų bloką, kurio srovė didesnė už didžiausią numatomą sistemos apkrovą.
Kas sukelia gnybtų bloko perkaitimą?
Dažniausios priežastys yra palaidi laidai, per didelė srovė, netinkamas laido dydis ir prastos kokybės laidžios medžiagos.
Ar PCB gnybtų blokai gali atlaikyti vibraciją?
Taip. Spyruoklinis spaustukas ir aukštos kokybės varžtų gnybtų konstrukcijos užtikrina puikų atsparumą vibracijai.
13. Išvada
PCB gnybtų blokai atlieka gyvybiškai svarbų vaidmenį užtikrinant saugias, efektyvias ir prižiūrimas elektros jungtis daugelyje pramonės šakų. Dėl jų lankstumo, patikimumo ir įrengimo paprastumo jie yra būtini šiuolaikinėse elektroninėse sistemose.
Nesvarbu, ar naudojamas pramoninėse mašinose, atsinaujinančios energijos įrangoje, transporto sistemose ar buitinėje elektronikoje, tinkamo PCB gnybtų bloko pasirinkimas turi tiesioginės įtakos veikimui, saugai ir ilgalaikiam patikimumui.
Technologijoms ir toliau tobulėjant, pažangūs PCB gnybtų blokų sprendimai taps dar kompaktiškesni, išmanesni ir efektyvesni, kad atitiktų augančius rinkos poreikius.
Ningbo San'an Electronic Technology Co., Ltd.specializuojasi patikimų PCB gnybtų blokuose, skirtuose pramoniniam, komerciniam ir elektroniniam pritaikymui visame pasaulyje.
Mūsų patyrusi komanda yra įsipareigojusi teikti stabilią kokybę, pažangią gamybą ir profesionalią techninę pagalbą, pritaikytą jūsų projekto reikalavimams. Susisiekite su mumisšiandien aptarti PCB gnybtų bloko poreikius ir atrasti patikimus prijungimo sprendimus jūsų verslui.
